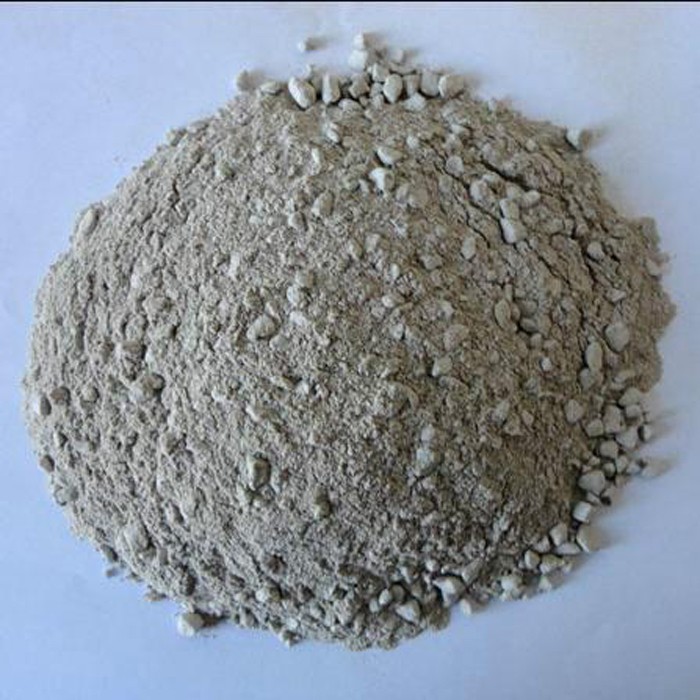

点击图片查看原图
高强耐磨耐火浇注料，根据不同牌号分别采用刚玉或优质高铝矾土熟料、碳化硅等骨料，并引入多种微粉、超微粉、刚玉粉和外加剂作掺和料配置而成。其主要特点是：高强、耐冲刷、热震稳定性好等特点，使用于循环流化床锅炉的布风板、放渣管、炉膛密相区以及炉膛出口、旋风分离器及进出口烟道，回料器，冷渣器等结构较复杂、可以立模浇注且振动较小的部位。工作温度900℃左右。
产品性能特点：
钢包内衬浇注料选用特级高铝矾土、电熔白刚玉、高纯烧结镁砂、优质合成尖晶石、添加剂、结合剂等配制而成，具有优良的抗渣熔损和抗渣渗透的能力，耐高温，热震稳定性好，适用于钢包内衬材料。
|
项目 |
JS-BAM |
JS-SAM |
JS-AMA |
|
|
化学成分 (﹪) |
Al2O3＋ MgO |
≥88 |
≥92 |
97 |
|
耐压强度 (Mpa) |
110℃ⅹ24h |
≥40 |
≥50 |
50 |
|
1100℃ⅹ3h |
≥50 |
≥60 |
80 |
|
|
1600℃ⅹ3h |
≥60 |
≥80 |
100 |
|
|
抗折强度 (Mpa) |
110℃ⅹ24h |
≥6 |
≥6 |
9 |
|
1100℃ⅹ3h |
≥7 |
≥8 |
10 |
|
|
1600℃ⅹ3h |
≥9 |
≥10 |
20 |
|
|
烧后线变化率 (﹪) |
1100℃ⅹ3h |
±0.2 |
±0.2 |
±0.1 |
|
1600℃ⅹ3h |
±.0.5 |
±0.5 |
+0.2 |
|
|
体积密度 (g/cm3) |
110℃ⅹ24h |
≥2.90 |
≥3.0 |
≥3.10 |
|
荷重温度 |
0.2MPa0.6% |
≥1400℃ |
≥1600℃ |
≥1700℃ |
|
使用范围 |
中小型钢包内衬 |
大型钢包内衬 |
||
注：BAM----矾土基高铝—尖晶石浇注料
SAM----强化基质矾土基高铝—尖晶石浇注料
AMA-----刚玉-尖晶石浇注料
注意事项：产品注意防潮，保质期六个月，如果已经结块，请勿使用。
