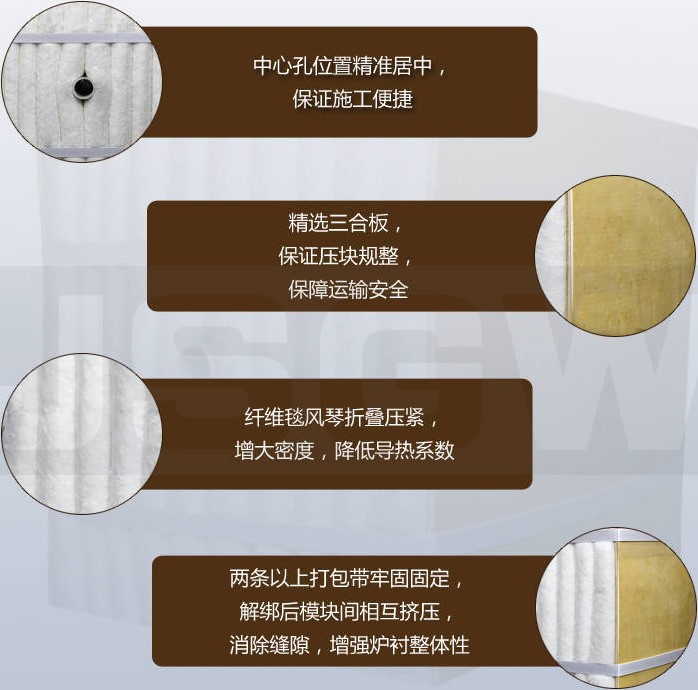

点击图片查看原图
陶瓷纤维材料,具有耐温、绝热、质轻、抗热震等优良特性。用以取代传统重质耐火材料作为工业炉壁衬材料能有效强化工业炉绝热结构，能有效的控制炉体热损失，实现节约能源的效果。
由于采用陶纤壁衬后，炉壁轻、热容量低，能有效提高炉子的升温速度，缩短炉子操作周期，提高炉子作业率和操作的灵活性。
由于炉壁轻，无热膨胀应力，抗热震，可显著的节约筑炉钢材，实现高效、轻型窑炉结构。炉子施工完毕即可升温投产，无需烘炉程序。
采用层铺叠砌组合方式的技术优势
层铺与模块复合结构炉衬是纤维炉衬结构中，应用最为广泛的一种炉衬结构形式，该种炉衬应用结构具有以下优势：保证较长的使用寿命：锚固件处于炉衬的冷面，降低了锚固件的材质等级要求，保证了锚固结构的长期使用寿命。
无缝隙炉衬；模块压缩成手风琴状，安装完毕后解除模块的包扎使之膨胀并相互挤紧。使模块的膨胀可弥补纤维在高温下的收缩缝，并防止接缝处的纤维毯在高温下产生开口缝，排与排之间用同材质的纤维毯对折成“U”型压紧，以补偿模块与模块之间高温下的收缩。
模块单块安装固定，维修方便。
1、抗风蚀性能好：一般纤维制品的抗风蚀性能与制品的密度有关，层铺式纤维毯的抗风蚀性能为15米/秒，而采用纤维毯连续折叠压缩以后的纤维模块，抗风蚀性能可达25米/秒。
2、有弹性：由于炉衬常常经受错位移动，炉窑钢结构的刚性不能太大，纤维折叠模块炉衬给炉窑的设计带来了便利。
3、复合结构可显著提高密封效果：纤维模块的折叠方向，与层铺毯的纤维方向垂直，高温气体不可能通过纤维毯的折叠间隙而直接外逸，层铺毯能有效的提高炉衬整体的密封效果。即使当纤维材料达到它的使用寿命周期，而毁损产生收缩的话，背衬层铺毯也能避免高温气体对炉体造成大的损害。
陶瓷纤维模块炉衬施工注意事项：
（1）锚固钉焊接
布线时，必须以壁板中线为基准，向两侧布线，严格按照设计图纸做出螺栓位置标记，实际放线中可能出现的尺寸累计误差在最后一排螺栓位置体现。
锚固钉必须垂直炉壁板焊接，螺栓相邻中心距偏差≤2mm,任意两间距偏差≤±3mm.。
必须注意对锚固件螺栓的螺纹保护。
焊接必须牢固，焊接完毕，逐个锤击、弯曲检查焊接质量，清楚焊渣。
（2）背衬层平铺
必须严格按设计要求压缩至要求厚度。
毯间接缝层间必须错开，错开量不小于图纸。
快速卡片必须卡紧、防止反弹。
（3）模块安装
逐块、逐排安装，确保螺母拧紧到位
兵列式排列时，注意排与排之间补偿条的安装，安装时，严格按照图纸设计要求，压缩至规定厚度。
为防止脱落，补偿条必须采用U型钉固定于已经安装完毕的陶瓷纤维模块上。
抽调护板、中心塑料管后，必须认真套管处孔洞以及模块间隙，尤其是边角部位。
（4）衬里修整
套管处孔洞，必须采用调整折叠层或用陶瓷纤维棉、毯填充密实。对模块间贯穿间隙必须用对折纤维毯或者纤维棉填塞方式进行修整。
陶瓷纤维模块耐温：
陶瓷纤维模块的设计是金石的主打产品之一，此款产品为方便加快窑炉和台车式热处理炉等工业炉的施工进程，也为了提升炉子内部结构的统一性和外观美观而设计。硅酸铝纤维保温材料产品为白色纤维状，原材料为焦宝石，高温熔化后经过喷吹和甩丝工艺制作成硅酸铝针刺毯，而硅酸铝针刺毯又经过机器折叠挤压成为陶瓷纤维模块，模块的常规尺寸一般是300*300*300mm或者600*300*300mm，支持定做。
为了使该产品更方便的施工于工业炉上，模块内部加入了固定锚，用螺栓直接固定在加热炉壁衬上，并且能够起到良好的耐火隔热效果，模块之间相互挤压，更好地起到了保温隔热的效果，我公司生产的硅酸铝保温材料高耐火温度在900-1400℃之间。陶瓷纤维模块按使用温度上面，从900℃到1600℃分为普通、标准、高纯、高铝、锆铝、含铬、含锆等9个级别，可以满足各种窑炉及热工设备不同部位不同档次不用形式的绝热保温要求。
由于纤维导热率低、密度小、重量轻，在设计建造窑炉时均采用较轻的钢架支撑结构，从而使陶瓷窑炉的发展进入“窑炉轻量化”时代。纤维蓄热小、适应快速升温、冷却烧成方式。纤维有柔性可加工成带凹槽或开口的制品，且具有良好的抗机械振动与冲击的能力，化学稳定性也较好，这些优点为新型窑炉的发展，并涉及到陶瓷工艺、行业的发展产生重要的推动作用。
对于连续加热设备如陶瓷隧道窑，早已实现了采用耐火陶瓷纤维用做连续加热设备的内衬，据有关报道，快速推板窑与隧道窑中采用耐火陶瓷纤维节能效果都很显著。尤其是超高温加热，如烧成温度在1538℃--1649℃的窑炉中，采用耐火纤维的节能效果最佳。
