井式渗碳炉高温隔热解决方案
井式渗碳炉概述
井式渗碳炉是新型节能周期作业式热处理电炉，主要供钢制零件进行气体渗碳，适用于杆类，长轴类零件的热处理。
井式渗碳炉保温渗碳炉炉温一般为950～1000℃。
井式渗碳炉保温结构
● 井式渗碳炉耐火保温炉墙部分：总保温厚度为300mm，由热面到冷面依次为陶瓷纤维折叠块+层铺毯的复合炉衬结构，其中折叠块厚度为270mm，材质为高纯型；背衬层由二层厚度为20mm纤维毯压缩到30mm。
陶瓷纤维折叠块的组合固定结构方式采用人字架和穿筋，配套锚固件的材质确定为1Cr18Ni9Ti。
炉墙各测温、测压点，可在纤维炉衬上现场开孔，但炉衬详细设计中，应将纤维模块的锚固钉位置避开开孔位置。
● 井式渗碳炉耐火保温炉底部分：采用模块+层铺毯炉衬结构，总厚度250mm，由热面到冷面依次为模块（厚度为200mm），层铺（厚度为50mm）
温馨提示：所有井式渗碳炉陶瓷纤维模块安装完毕后，需在纤维表面喷刷高温固化剂，形成硬膜保护层，具有耐风速冲刷和燃料化学侵蚀。
技术优势
● 兵列式加补偿毯，防贯通缝：纤维模块的排列方式采用“兵列式”，每列纤维块之间采用高纯型纤维毯对折后压缩填塞，以补偿纤维不膨胀面可能产生的收缩，避免“拼花地板式”排列方式中贯通孔的出现，炉墙部位补偿毯强行压入纤维模块上，无需穿钉固定。

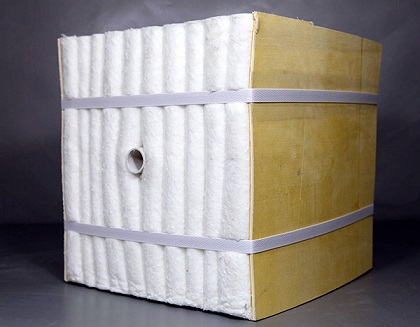

● 菱形件式纤维模块，减少热桥：模块作为一种新型的多用途高温隔热体，与传统的纤维毯层铺结构相比，锚固件冷面固定，不直接暴露于工作热面，既减少了热桥的形成，又降低了锚固件材质等级，进而降低了锚固件的造价；同时，提高了纤维壁衬的抗风蚀性能。
● 纤维炉衬，热敏性好，渗碳均匀：用超轻质节能炉衬材料(陶瓷纤维)，纤维炉衬的高热敏性更能适应工业窑炉的自动化控制。使得渗碳炉炉温均匀、升温快、保温好，工件渗碳速度加快，碳势气氛均匀，渗层均匀，在炉压提高时，亦无任何泄漏，提高了生产效率和渗碳质量。
应用领域：
退火炉，锻造炉，罩式炉，熔铝炉，烧结炉，炭化炉，回火炉，加热炉，钢包（盖）隔热衬，热镀锌退火炉，环形炉，多种类型的热处理炉；玻璃退火炉，玻璃熔炉，高温试验炉；辊道窑，梭式窑，隧道窑，推板窑，特种陶瓷烧成窑炉；裂解炉，转化炉，制氢炉，常减压炉
